Suspended Manipulato

subcategory:Suspended Power-Assisted Manipulator

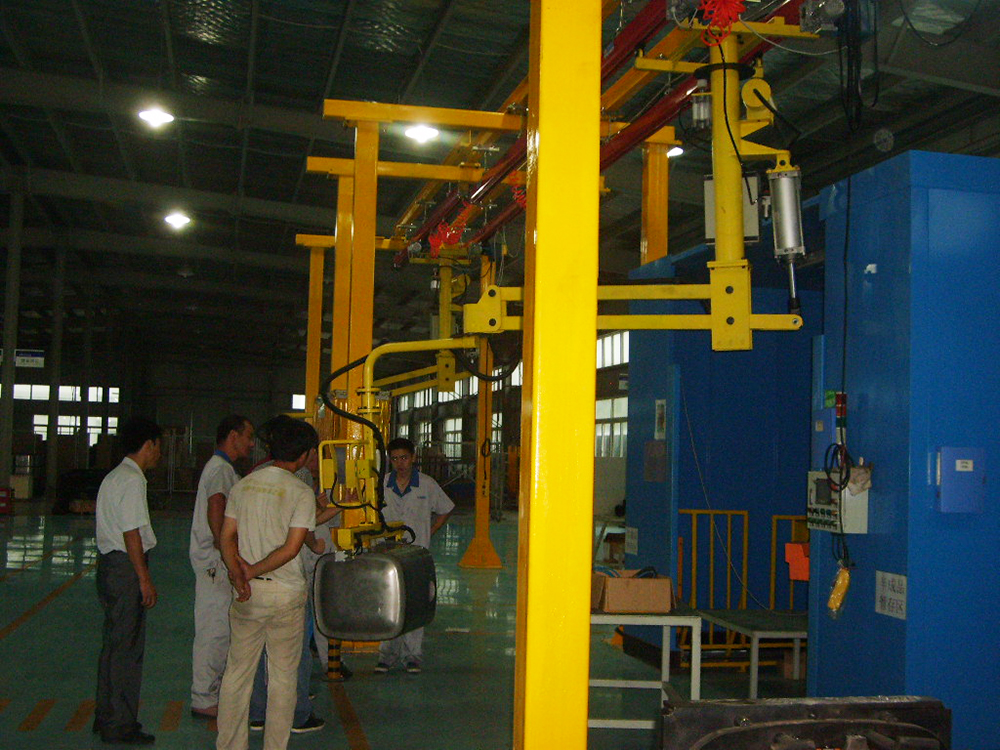

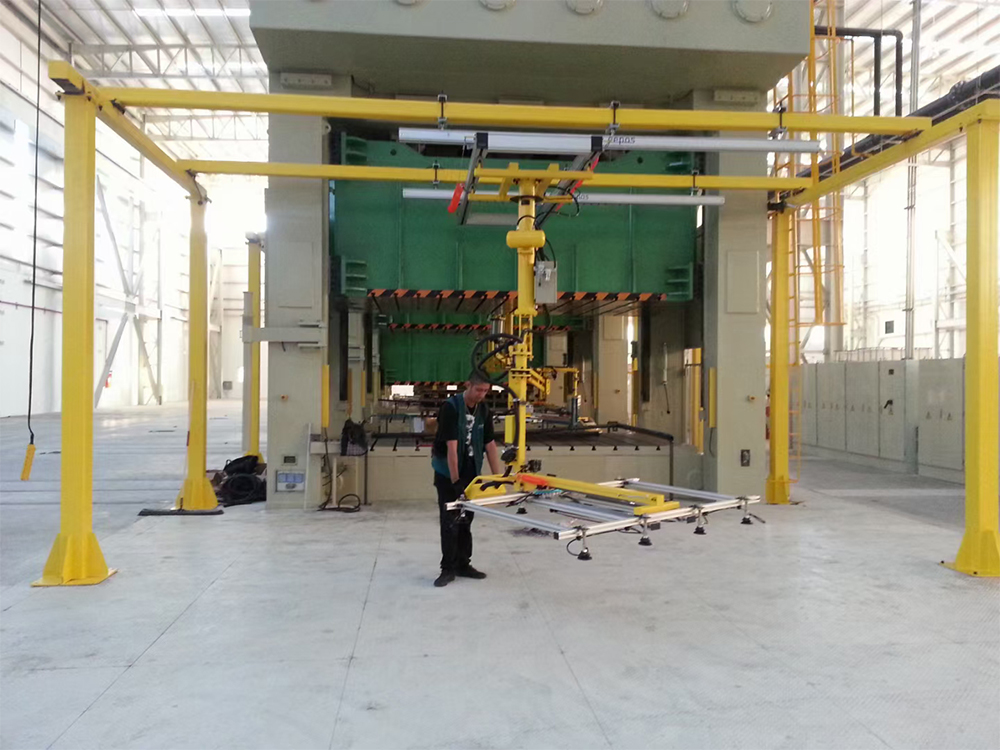

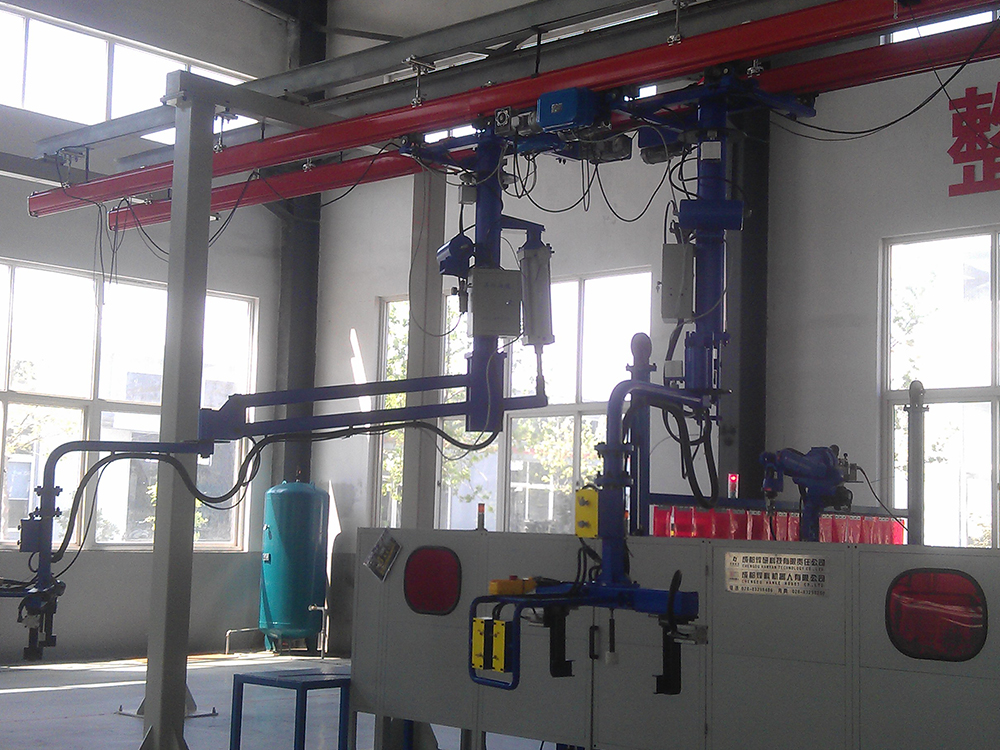

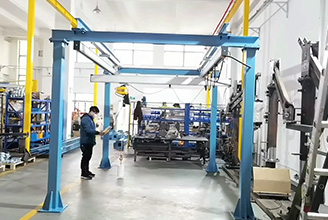

The Rail-suspended Type Is Suitable For Large Space Requirements. The Rail Can Be  Installed By Relying On The Steel Structure Of The Site Workshop According To The Onsite Conditions, Or A Steel Structure Suspended Rail Can Be Re-customized According To  The Handling Space Requirements. It Can Also Change Forms Such As Kbk Steel Rails,  Aluminum Alloy Rails, Etc. According To On-site Condition Requirements And Handling  Load Requirements, Which Can Be Applied To Different On-site Requirements. The  Relevant Parameters Of The Manipulator And The Pneumatic Control System Are  Adjusted According To The On-site Handling Needs To Achieve Optimal Use.

  1. Product description
  2. Product characteristics

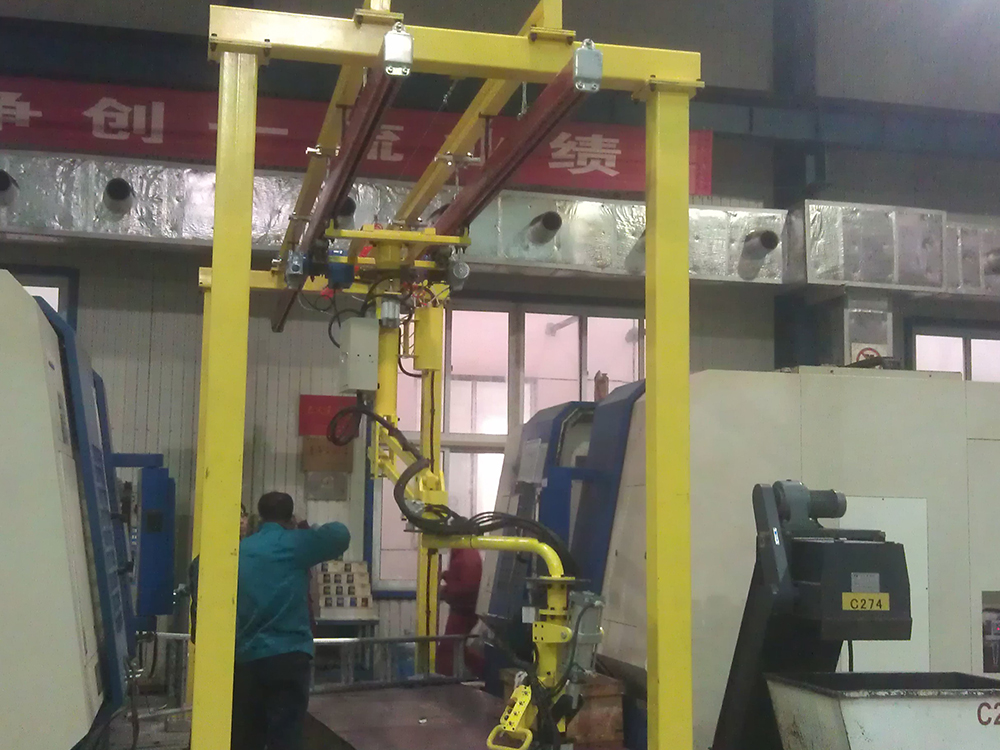

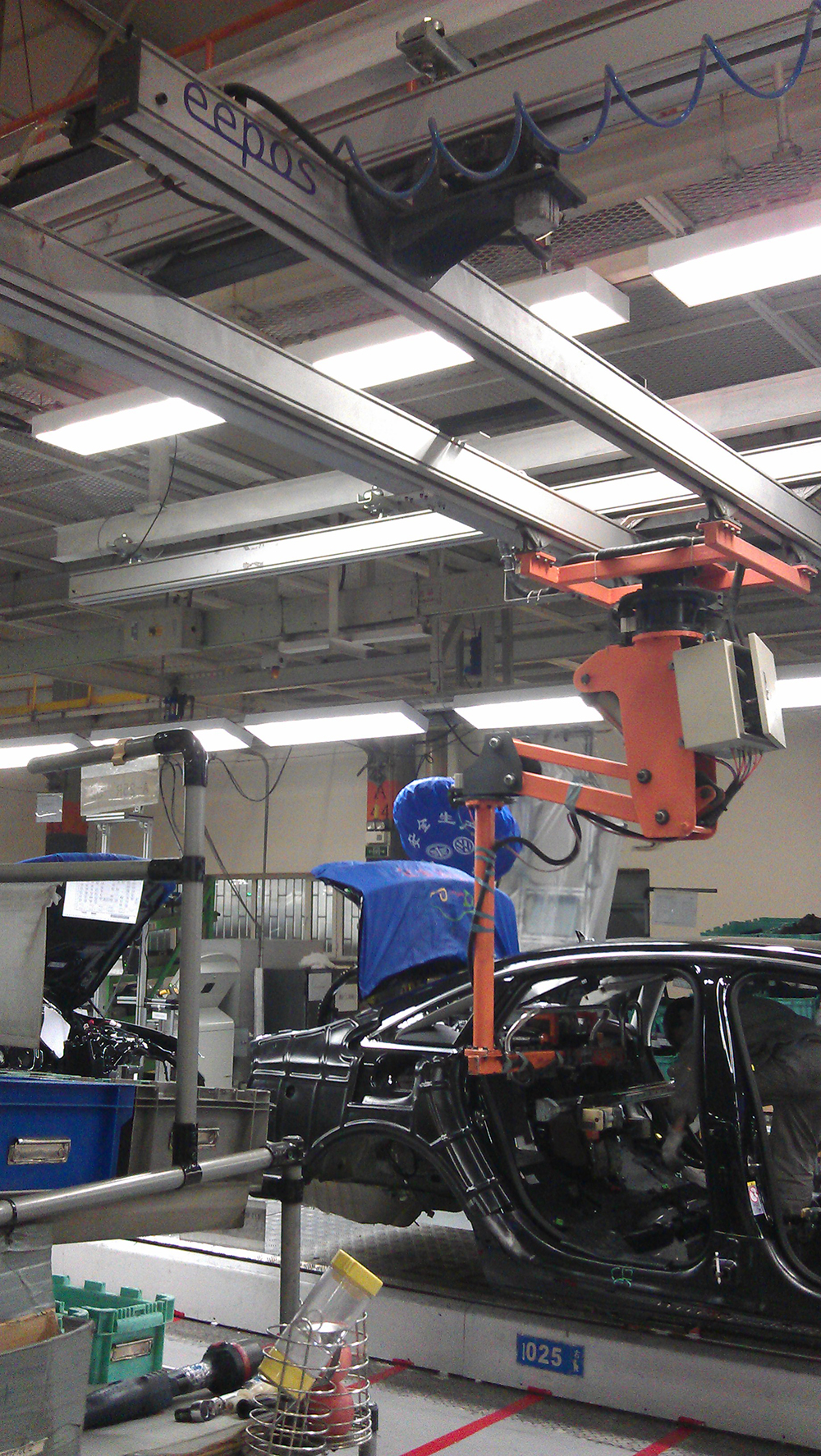

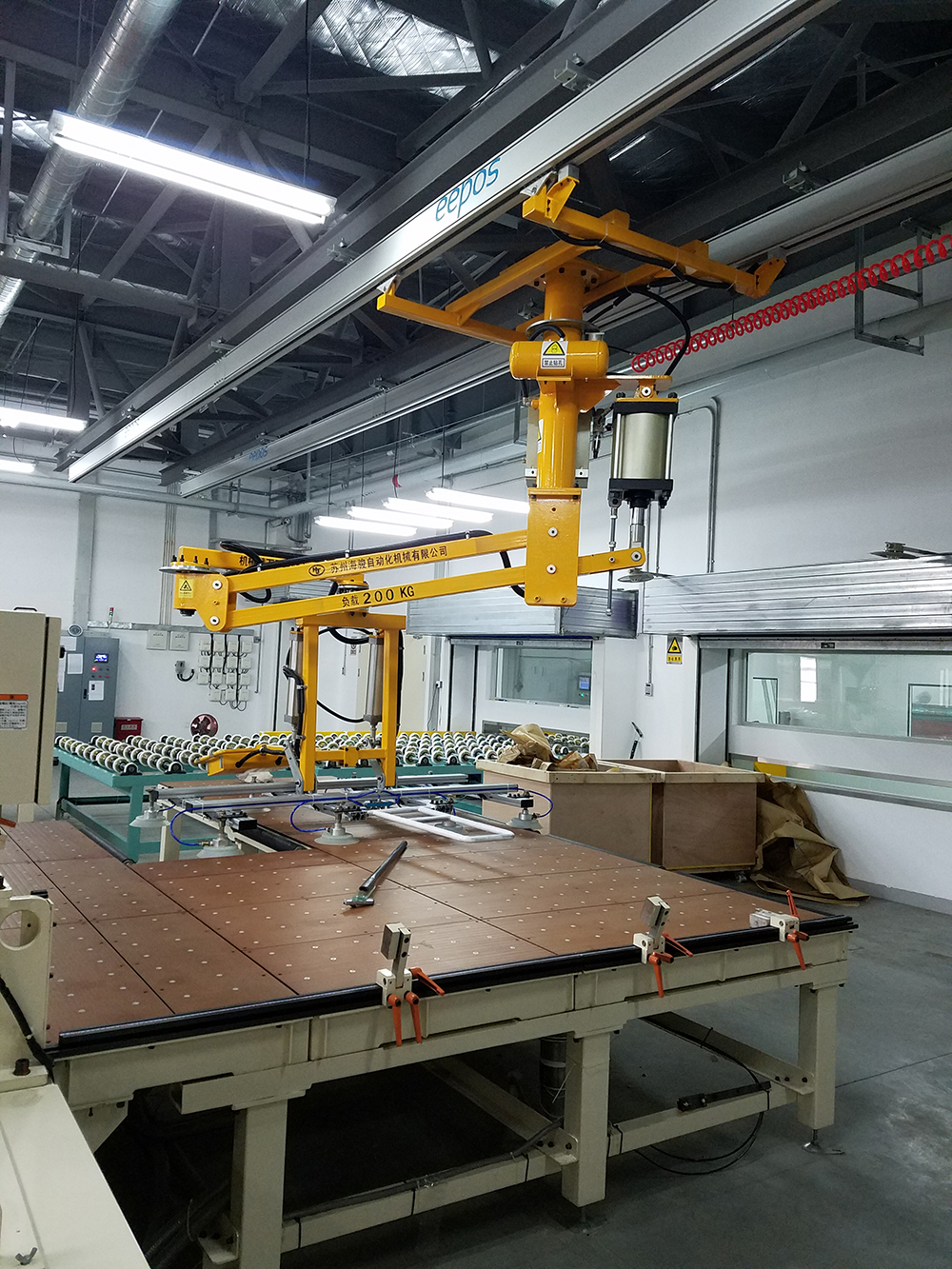

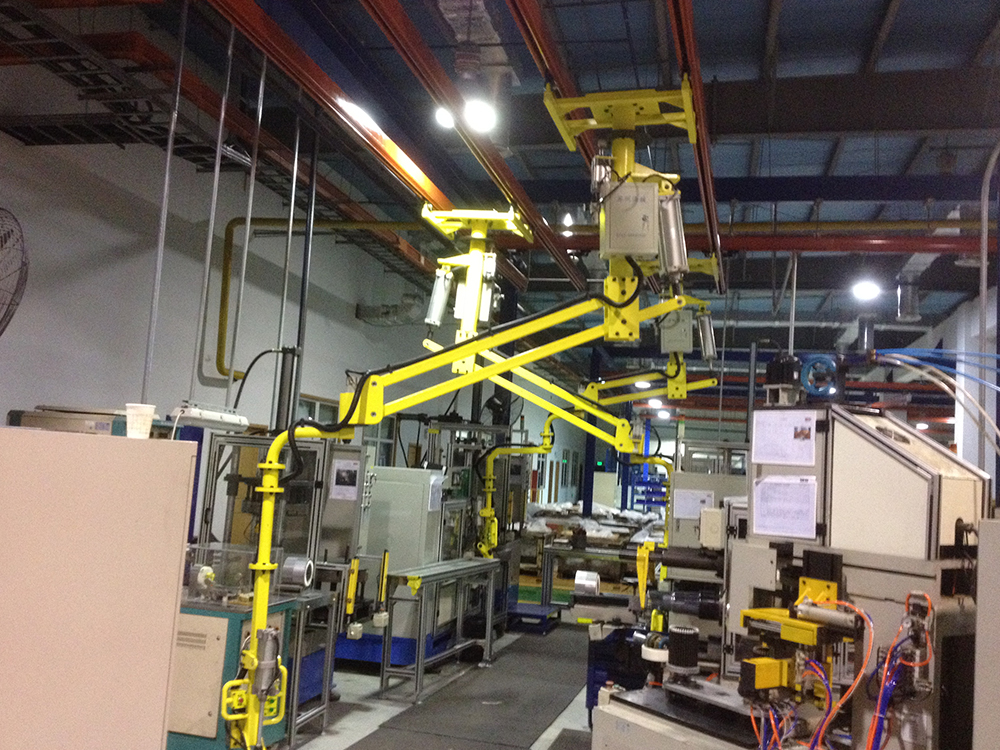

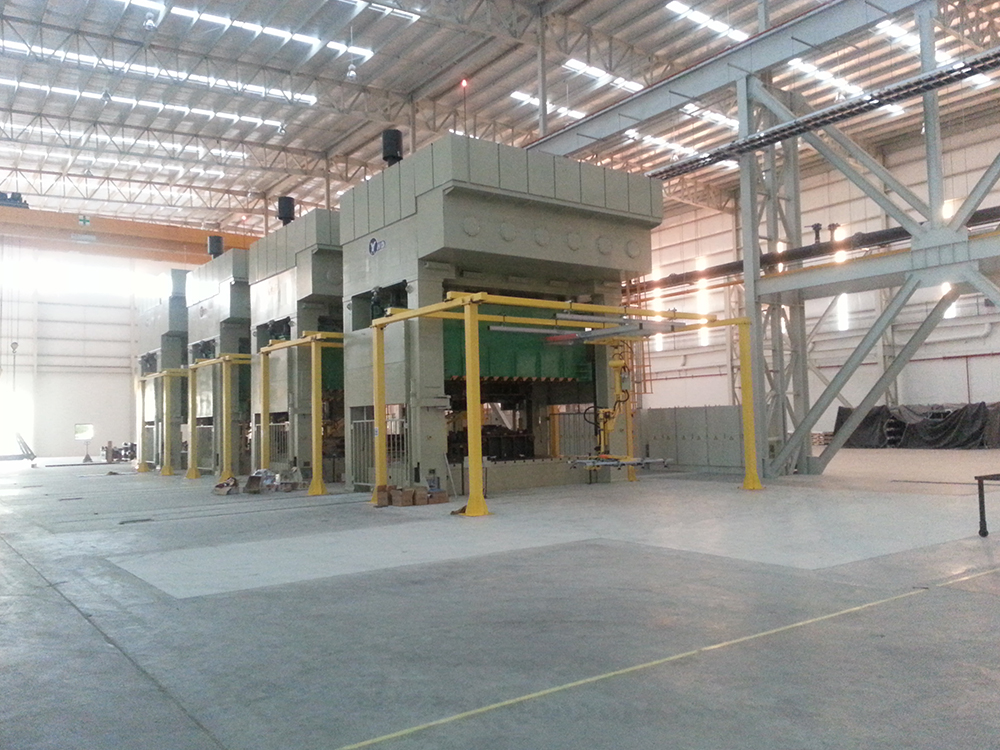

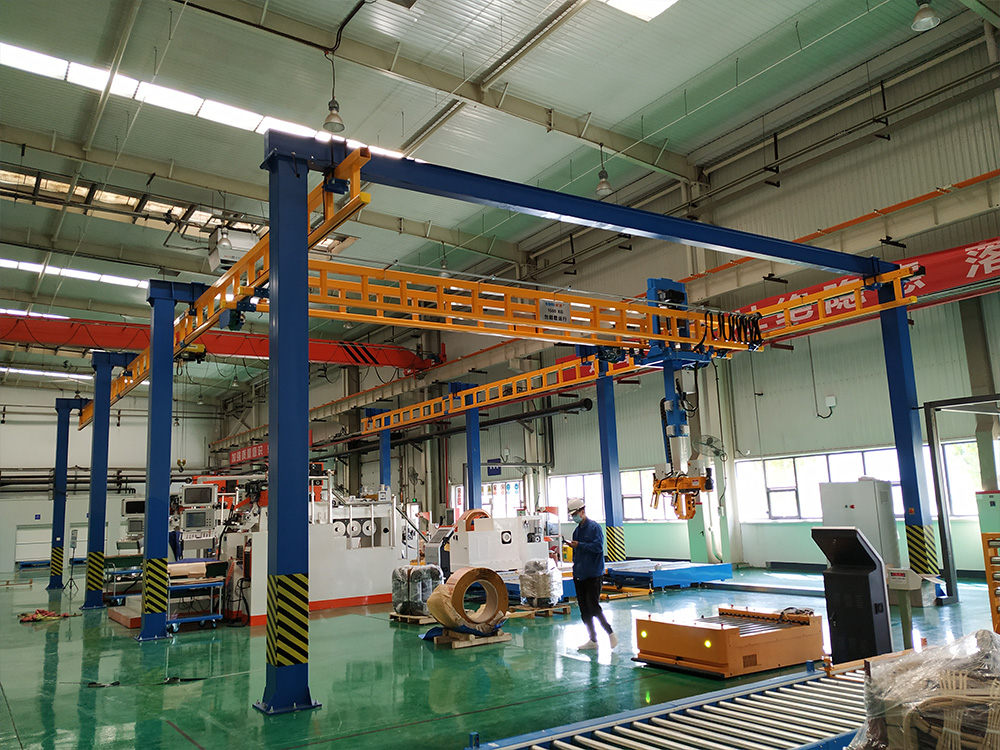

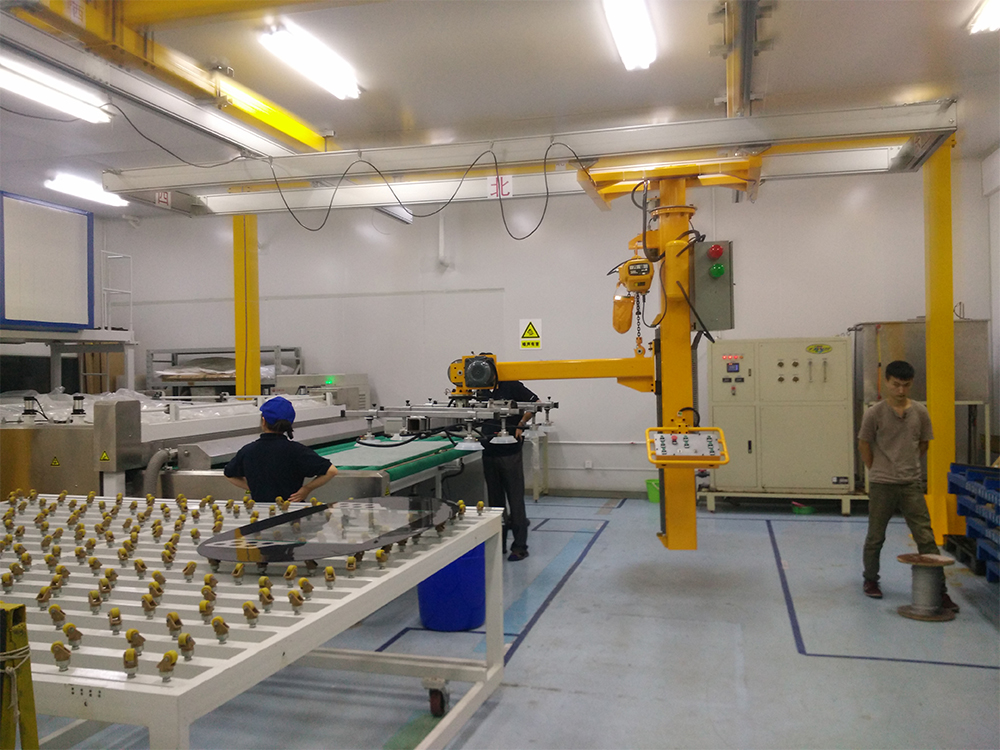

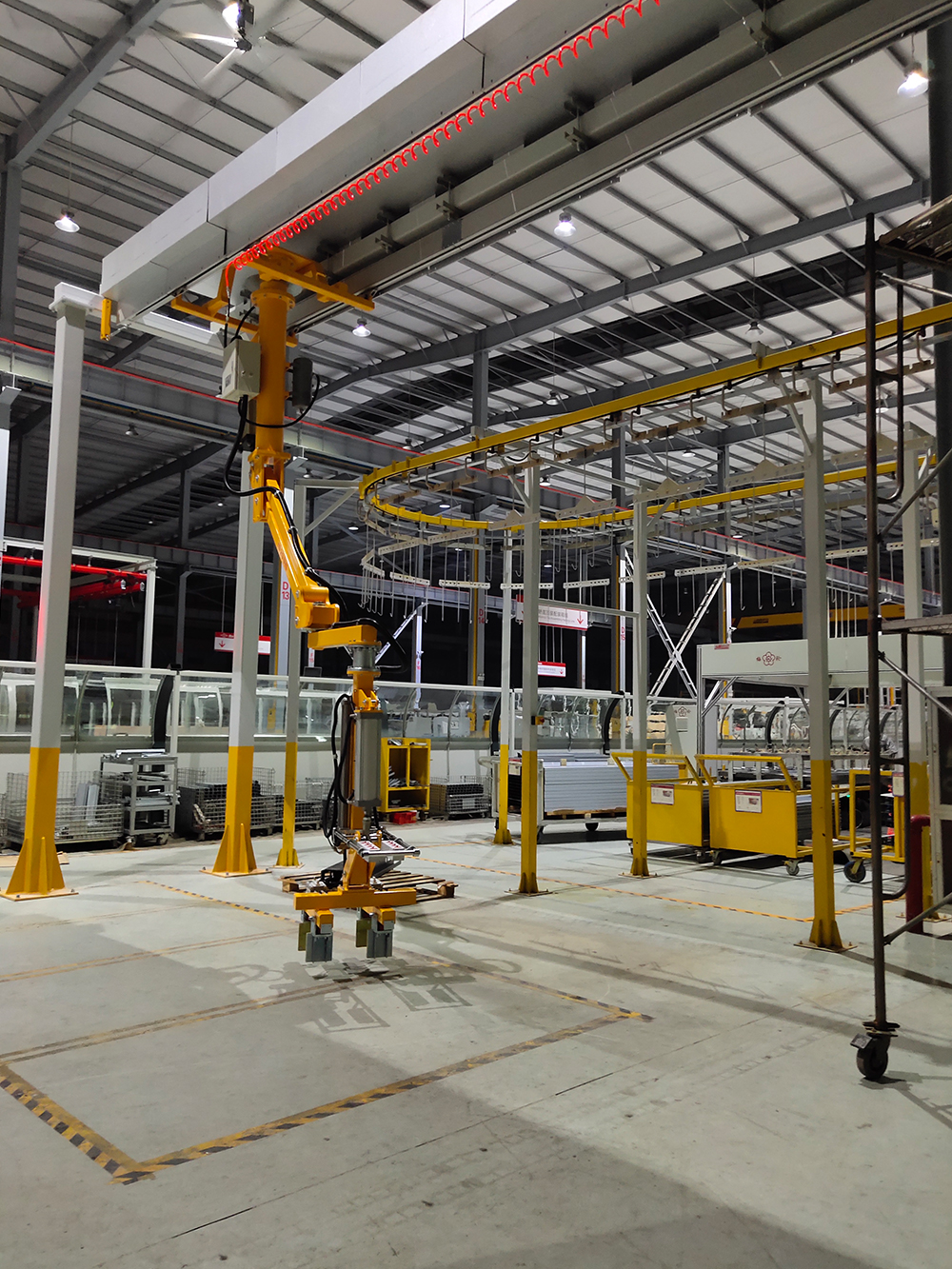

  3. Relevant case
  4. Application video
Equipment ModelSZHJ-DZYD-C30

SZHJ-DZYD-C50

SZHJ-DZYD-C100SZHJ-DZYD-C200SZHJ-DZYD-C300SZHJ-DZYD-C500
Main ModelHJZL-114/133HJZL-133HJZL-133/158HJZL-158/181HJZL-181/272HJZL-272
Rated Load G30KG50KG100KG200KG300KG500KG
Swing Radius R12500mm2500mm2500mm2500mm2500mm2500mm
Lifting Stroke H1500mm1500mm1500mm1500mm1500mm1500mm
Maximum Lifting Height H12000mm2000mm2000mm2000mm2000mm2000mm
Lowest Point H2H1HH1-HH1-HH1-HH1-+HH1-H
Base Height H4200mm300mm370mmCustomized DesignCustomized DesignCustomized Design
Air Source Pressure P0.5Moa or above0.5Moa or above0.5Moa or above0.5Moa or above0.5Moa or above0.5Moa or above
Equipment Weight190KG370KG450KG510KGCustomizedCustomized

The Rail-suspended Type Is Suitable For Large Space Requirements. The Rail Can Be  Installed By Relying On The Steel Structure Of The Site Workshop According To The Onsite Conditions, Or A Steel Structure Suspended Rail Can Be Re-customized According To  The Handling Space Requirements. It Can Also Change Forms Such As Kbk Steel Rails,  Aluminum Alloy Rails, Etc. According To On-site Condition Requirements And Handling  Load Requirements, Which Can Be Applied To Different On-site Requirements. The  Relevant Parameters Of The Manipulator And The Pneumatic Control System Are  Adjusted According To The On-site Handling Needs To Achieve Optimal Use.
